| MOQ: | 1 bộ |
| giá bán: | negotiable |
| standard packaging: | Theo yêu cầu của khách hàng |
| Thời gian giao hàng: | 30-120 ngày |
| phương thức thanh toán: | T / T, L / C |

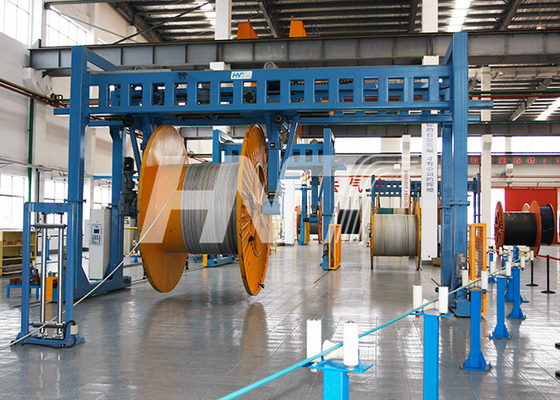

Khung cổng thông tin
Sự tiếp nhận đi ngang là của thiết kế cổng pintle treo.Các tay nâng dạng ống lồng hẹp, cho phép tiếp cận tốt với trục quay khi buộc cáp.
Việc tiếp nhận có hai thành phần chính: khung cổng thông tin và phương tiện di chuyển ngang.Các tay nâng kiểu ống lồng được treo khỏi toa chuyển động, được gắn bánh xe trên dầm.Tất cả các chuyển động của panh, lên-xuống và-ra-ngoài, đều được cơ giới hóa.
Bộ chuyển động đi ngang trong quá trình vận hành để duy trì đường tâm thẳng của cáp đi vào trục quay.Có thể đặt cao độ đi ngang và điểm ngoặt bằng cách treo các nút nhấn của bảng điều khiển.
Cuộn dây được dẫn động bằng chân khò được điều khiển bởi động cơ AC điều khiển Vector trên hộp số 2 bước.Động cơ chính có thể được chạy với mô-men xoắn không đổi hoặc được điều khiển bởi vũ công hoặc bộ tích điện.Động cơ có hệ thống thông gió cưỡng bức và được trang bị phanh điện từ, hoạt động như phanh giữ hoặc phanh dừng khẩn cấp.
Một bộ panh được bao gồm trong máy cơ bản.
Các con lăn dẫn hướng được treo khỏi khung cổng.Các con lăn có thể dễ dàng điều chỉnh cho các đường kính cáp khác nhau.
Tất cả các chức năng như xoay trục quay, di chuyển ngang, di chuyển trục quay và xử lý trục quay tự động được kích hoạt và điều khiển từ bảng điều khiển treo.
Đi ngang qua tiếp nhận
Các dầm của bộ phận tiếp nhận đủ dài để cho phép các cuộn dây có thể thay đổi bên cạnh dây chuyền sản xuất.Hai cửa hàng tiếp nhận ở vị trí phía sau nhau thường là giải pháp tốt nhất để sản xuất liên tục.
Định vị tự động của toa hàng từ vị trí xếp hàng đến vị trí sản xuất và ngược lại có thể được kích hoạt bằng một nút.Trục quay đầy đủ sẽ tự động di chuyển đến vị trí thay đổi trục quay.Cuộn được hạ xuống và các panh được mở ra.Sau khi các panh được nhập thủ công vào trục quay trống, một nút thứ hai được kích hoạt và trục quay được nâng lên và di chuyển sang một bên đến vị trí làm việc.
Các thông số kỹ thuật:
| Người mẫu | HT25 | HT32 | HT36 | HT42 |
| Đường kính cuộn | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 |
| Đường kính mặt bích tối đa (mm) | 2500 | 3200 | 3600 | 4200 |
| Đường kính mặt bích tối thiểu (mm) | 1250 | 1600 | 2000 | 2500 |
| Chiều rộng tổng thể tối thiểu (mm) | 900 | 1180 | 1500 | 1900 |
| Chiều rộng tổng thể tối đa (mm) | 1900 | 2120 | 2300 | 2400 |
| Đường kính thùng tối thiểu (mm) | 500 | 800 | 2500 | 2800 |
| Đường kính (mm) | 80 (100-125) | 80 (100-125) | 200 | 200 |
| Đường kính dây tối thiểu (mm) | 7 | số 8 | 20 | 30 |
| Đường kính dây tối đa (mm) | 70 | 120 | 140 | 160 |
| Tốc độ quay tối đa (RPM) | 17/7/37 | 17/7/37 | 6/12/22 | 6/12/22 |
| Dải ngang (mm) | 8-90 | 9-120 | 20-140 | 30-160 |
| Trọng lượng cuộn tối đa (kg) | 12000 | 18000 | 25000 | 30000 |
