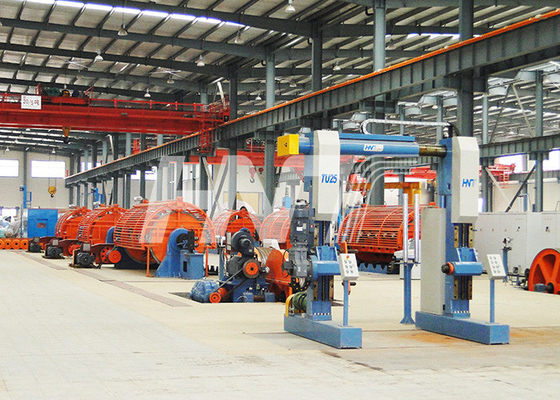

Máy buộc dây cứng khung 1 + 6 + 12 + 18 / 710B với hệ thống truyền động riêng lẻ
Máy bện cứng 6B
,máy bện cứng 18B tiên phong
,máy bện dây đồng 30B
Máy buộc dây cứng với hệ thống truyền động riêng lẻ:
Tính năng chính:
- Máy buộc dây cứng tốc độ cao công nghệ mới nhất ；
- Tải hàng loạt suốt chỉ tự động phù hợp cho sản xuất - lên đến 3000 mm vuông (Milliken) - Cáp điện 500 kV EHV - dây dẫn nén chặt lên đến 2000 mm vuông (bằng khuôn / cuộn) - Dây định hình mới Genernation (TW) - Composite Dây dẫn trên không - Dây dẫn trên không ACSR / AAAC / AAC - Màn hình đồng của cáp nguồn - Dây thép / Cách bọc dải của cáp nguồn;
- Điều khiển động cơ AC riêng biệt dễ dàng điều khiển;
Mô tả lồng:
Mỗi lồng được trang bị một động cơ để làm cho lồng mắc cạn quay.Nó chạy ổn định và an toàn lồng quay về phía trước, quay ngược lại và quay không tải có thể được thực hiện bằng tay cầm vận hành.Có thể dễ dàng thay đổi cao độ và vị trí bằng màn hình cảm ứng.
Túi khí xoay:
Túi khí quay áp dụng phương pháp mặt cuối.Vật liệu của vòng đệm là hợp kim đồng, chịu mài mòn và chịu nhiệt độ cao.Trong quá trình sản xuất bình thường, vòng đệm được làm mát bằng không khí làm mát.Khi máy dừng, khí nén để làm mát sẽ tự động đóng lại để tiết kiệm lượng khí tiêu thụ.
Đóng khuôn & đầu nhỏ gọn:
Phía sau mỗi lồng đều có cụm đóng khuôn và bệ nén con lăn;
Khoảng cách của dây đóng có thể được điều chỉnh bằng vít bánh xe tay, khuôn đóng có thể thực hiện các chức năng đóng dây và kéo dây tròn;
Cán nén đứng bao gồm hai cặp con lăn chéo.Nó được sử dụng để sản xuất dây dẫn tròn hoặc dây dẫn khu vực;
Thiết bị nén (cho dây dẫn hình dạng khu vực): Có thể thực hiện quay Z & S.
Ngày kỹ thuật chính:
| Mô hình máy | JLK-630 | JLK-710 |
| Dây đồng đơn Dia. | Φ1.7 ～ Φ4.5mm | Φ1.7 ～ Φ4.5mm |
| Dia dây Alumium đơn. | Φ1,8 ～ Φ5,0mm | Φ1,8 ～ Φ5,0mm |
| Dây hợp kim Alumium đơn Dia. | Φ1.7 ～ Φ4.5mm | Φ1.7 ～ Φ4.5mm |
| Tối đadây mắc cạn dia. | Φ30-55mm | Φ30-55mm |
| Chiều dài khi đặt nằm | 40 ～ 350mm (điều chỉnh ít bước) | 40 ～ 350mm (điều chỉnh ít bước) |
| Tốc độ quay tối đa | 500 vòng / phút | 500 vòng / phút |
| Tốc độ dòng tối đa | 100m / phút | 100m / phút |
| Tốc độ tua máy tối đa | 150 ～ 200m / phút | 150 ～ 200m / phút |
| Thanh toán trong Cage | 630 | 710 |
| Trung tâm thanh toán | PND630/1600 | PND630/1600 |
| Bánh xe kép Capstan | 2000mm, 2500mm | 2000mm, 2500mm |
| Động cơ quay lồng | Động cơ AC của Siemens | Động cơ AC của Siemens |
| Cấu trúc lồng mắc cạn | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Phương thức tải | Tải bên hoặc tải dưới cùng | Tải bên hoặc tải dưới cùng |
